在我们使用CAD软件进行制图的过程中，可以通过绘制取样点分布图来对后续的制图工作有所帮助。本期，小编就为您整理了CAD画取样点分布图的操作步骤，快来和我们一起看看吧!

CAD画取样点分布图的操作步骤

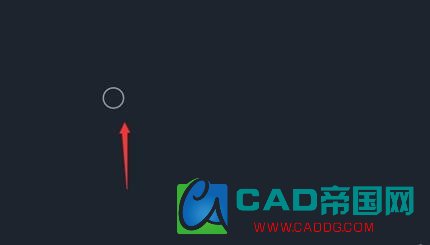

步骤一、首先我们将CAD打开，进入到软件界面后，在CAD中画出取样点分布图的端点，就是一个小圆，尺寸和实际对应，如图所示。

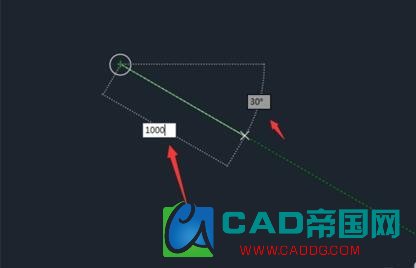

步骤二、然后我们画出取样点的长度，用直线画出，形成一个角度，如图所示。并将另一个CAD取样点分布图的端点绘制出来，如图所示。

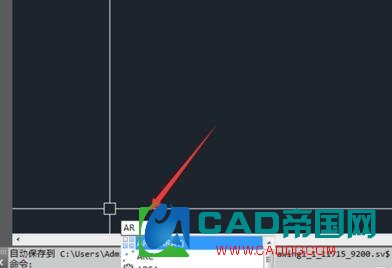

步骤三、之后我们输入AR命令，按下回车按键，然后点击圆点选中，按下回车按键，弹出来选项点击cad画取样点分布图的矩形范围，如图所示。

步骤四、之后可以看到一个阵列，我们可以通过命令或者右键选项进行调整。我们在AR命令，或者右键阵列区域，对cad画取样点分布图的行数、列数、层数、间距、数量等进行调整，符合实际要求就可以完成啦!
