前段时间分享了CAD图纸集各种技巧，有用户问我CAD下载网，图纸集管理器中的模型视图、图纸视图、图纸列表都是什么，有啥用。

这里简单说下。

模型视图就类似我们CAD的模型空间，包括大量设计原始文件，比如图块等，以供我们在布局空间通过视口来引用。

引用前我们需要将这些图纸位置添加进来，比如将图纸集整个目录添加进来。

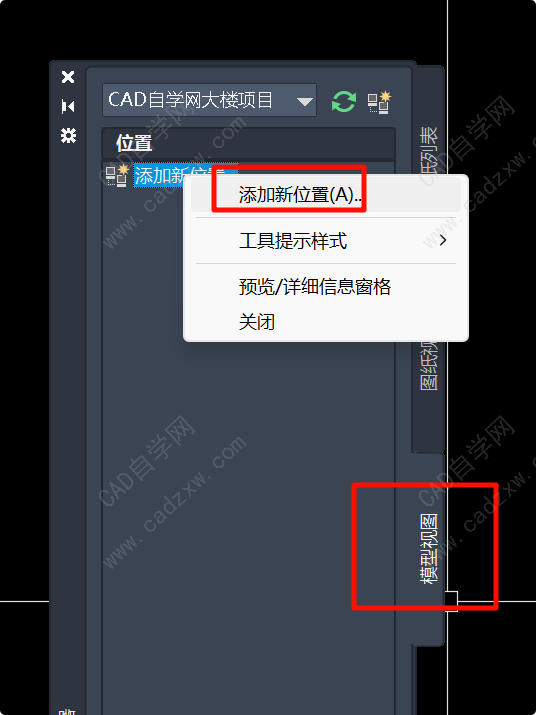

点击模型视图，在添加新位置中右键，选择添加新位置。

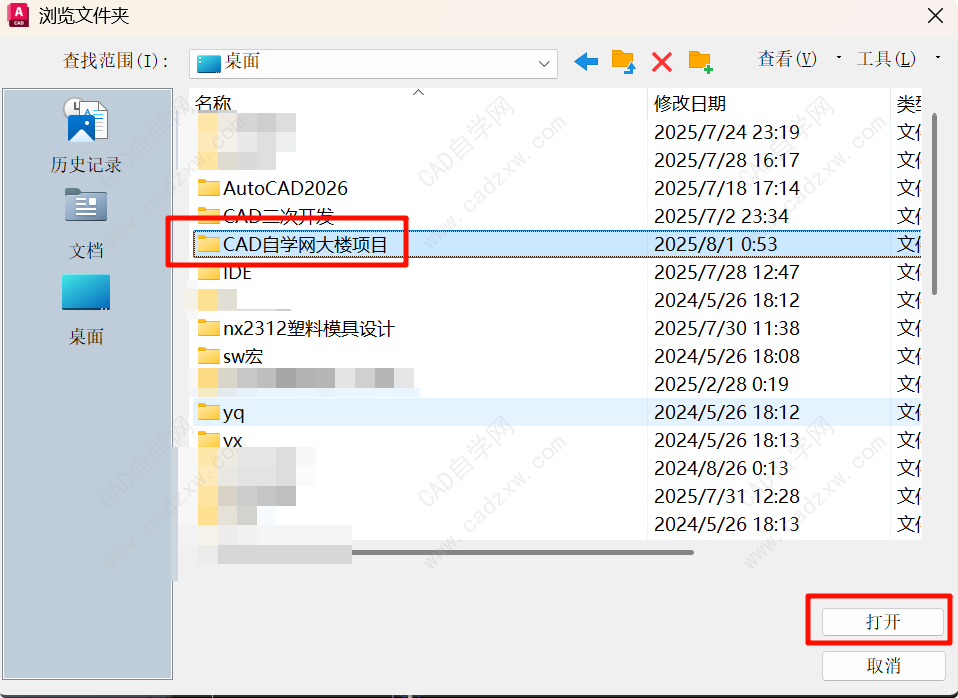

选择需要添加的位置，点击打开。

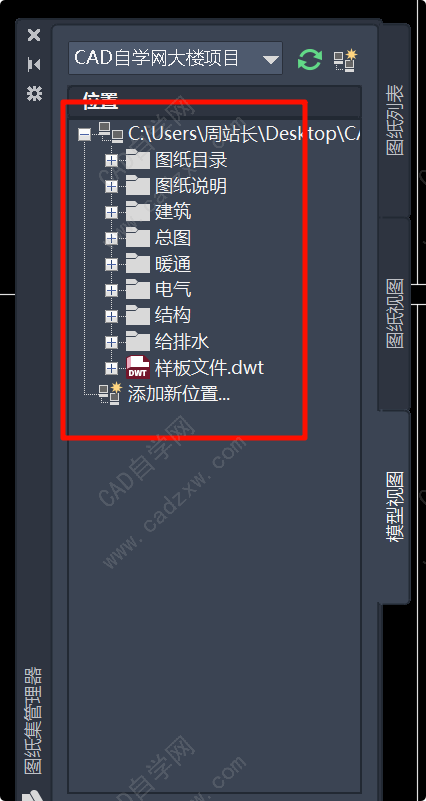

所有该目录中的内容都会被添加进来，等待我们被复用到图纸视图中。

图纸视图，简单来说就是管理图纸集中的布局视图，用户可以在此选项卡中查看和管理图纸集中的各个布局视图。而且支持分类，方便快速定位和访问特定布局视图。

比如我需要将我模型视图中的空调外机复用到我某一个平面图纸中。

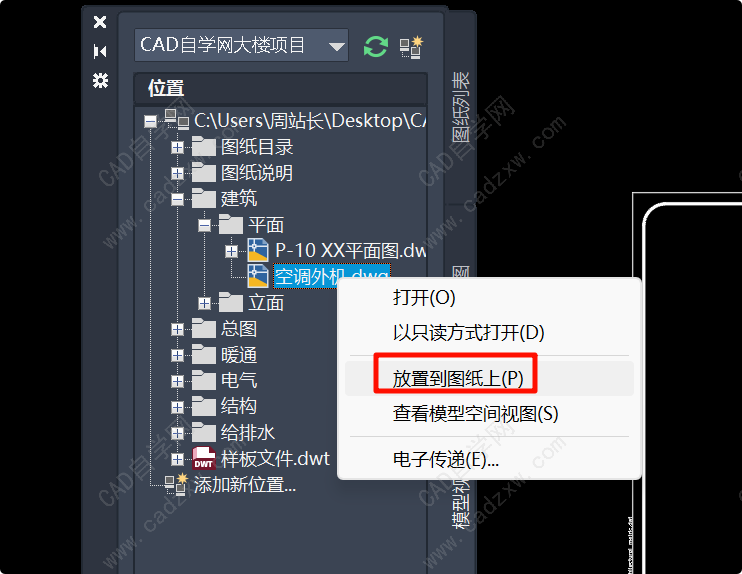

在图纸列表中打开你的平面图，在模型视图中选择你要放置的图纸，右键，选择放置到图纸上。

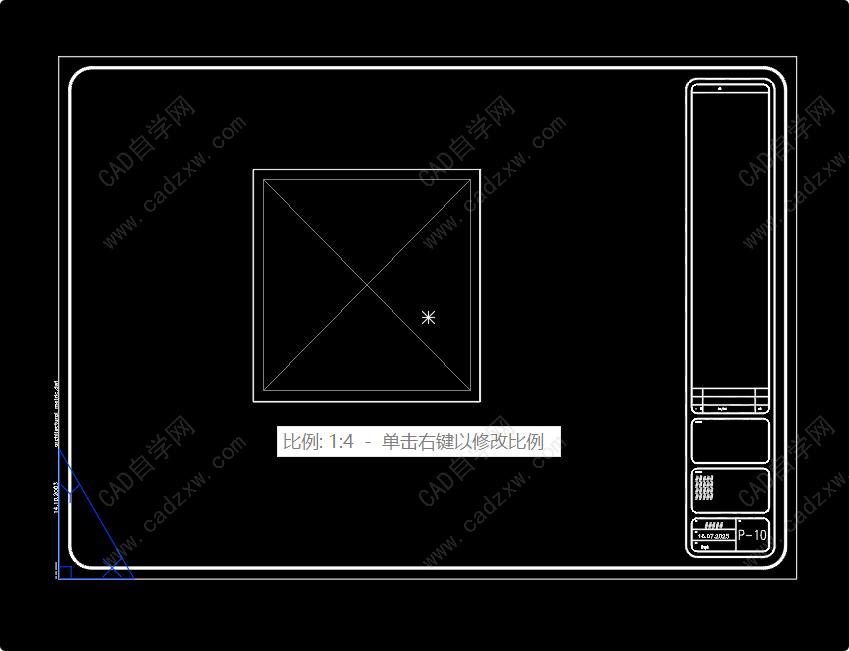

指定放置位置，他就相当于我们布局作图，开个视口把图纸放进来。

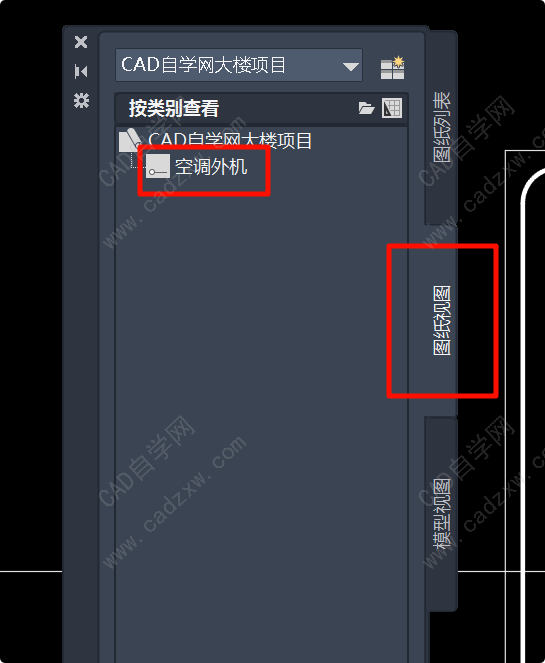

最终在图纸视图就会出现这个图纸，方便分类和后续快速定位图纸等。

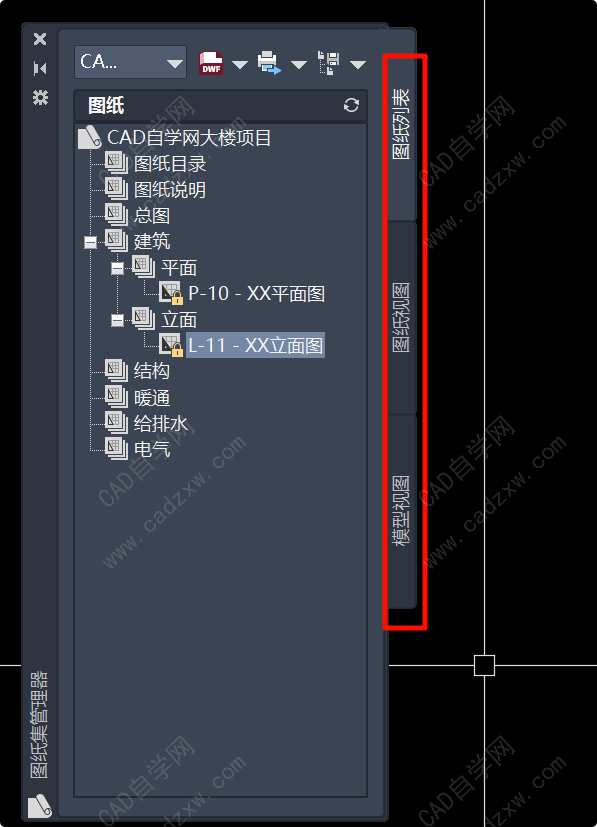

图纸列表，这个好理解，就是显示当前图纸集的布局列表。用户可以在此选项卡中查看图纸集中的所有布局，并进行批量操作，如打印、发布等。提供布局的详细信息，如图纸编号、标题、修订号等，支持自定义字段以满足项目需求。
