在机械、建筑及室内等制图场景中，图纸往往需要对超长的线段或剖面轮廓进行“折断”处理，以节省图纸空间并突出重点。折断线（Breakline）并非简单的删除或断开，而是在断点处插入标准化符号，符合制图规范。AutoCAD 原生的?BREAK?命令只能在指定处打断对象，但不带折断符号；而?BREAKLINE?（折断线）命令则可一次性完成断开并插入折断符号，广泛应用于工程图和施工图中。

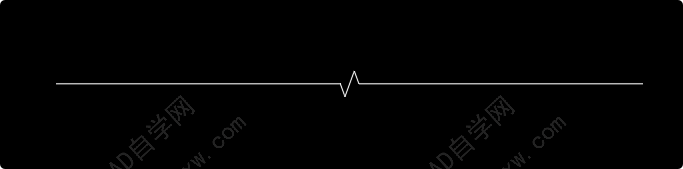

如图。

以下是折断线的具体用法。

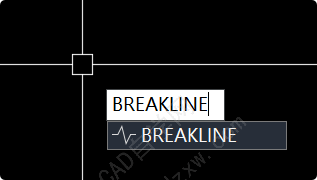

输入breakline回车。

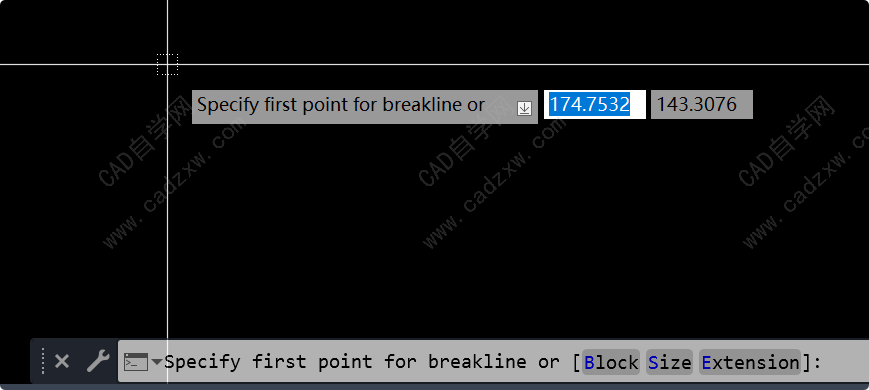

提示指定折断线的第一点或输入B、S、E回车。

B?后回车，可以更换折断符号块名称（默认为 BRKLINE）。

S?后回车，设置符号大小（受当前标注样式全局特征比例控制）。

E?后回车，设置延伸距离，即直线部分超出原始起、终点的长度。

假如默认指定折断线第一点。

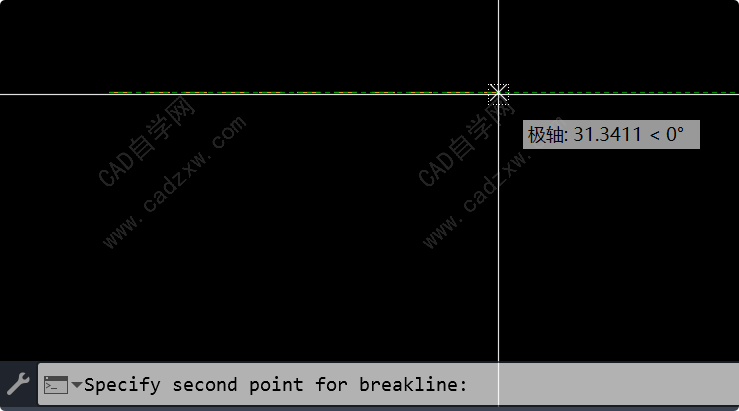

指定折断线的第二点。

指定折断符号的位置。

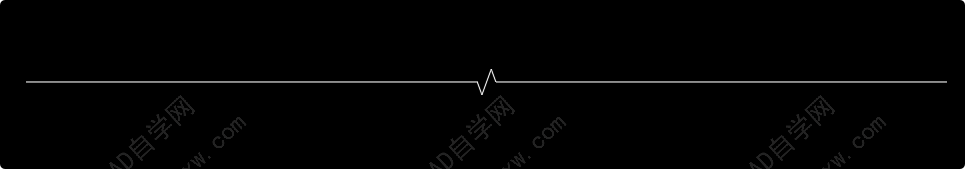

最终如图。
