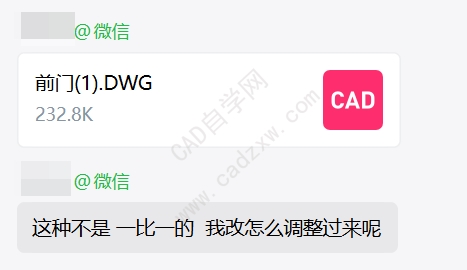

今天CAD下载网CAD图书读者群里有用户问，CAD图纸不是1:1画的怎么办？

如图：

下面我们来看看怎么解决这个问题。

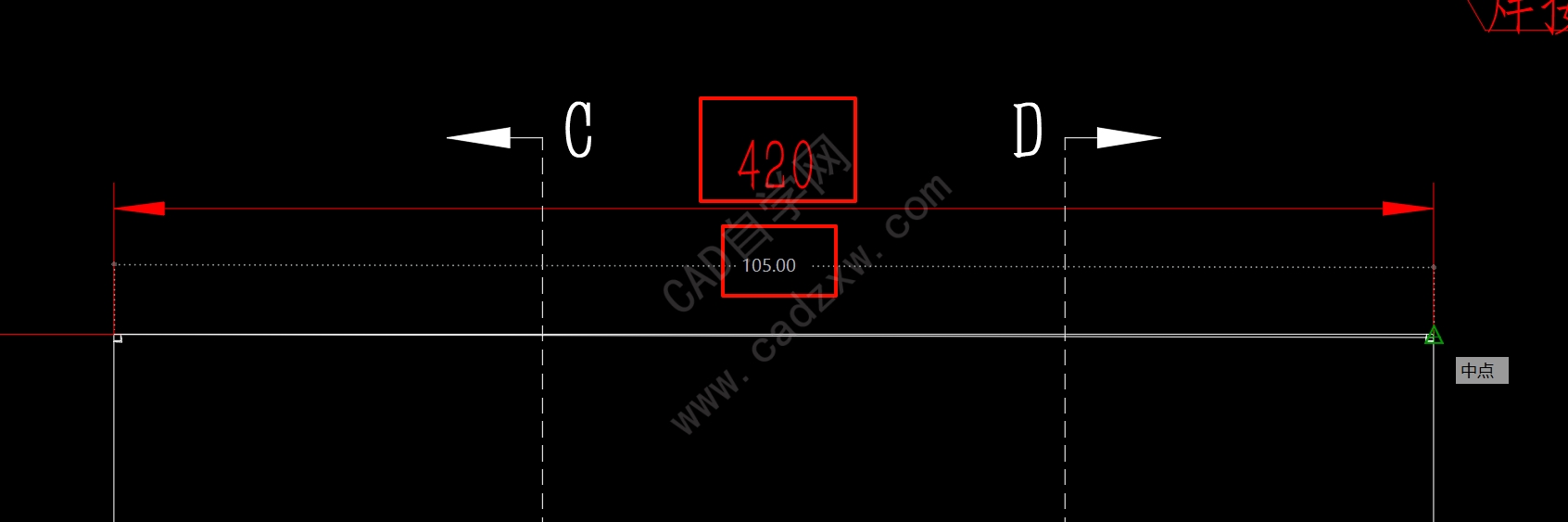

图上标的是420，测量却是105。

怎么解决？

首先需要参照缩放该图。

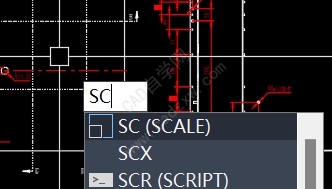

输入SC回车。

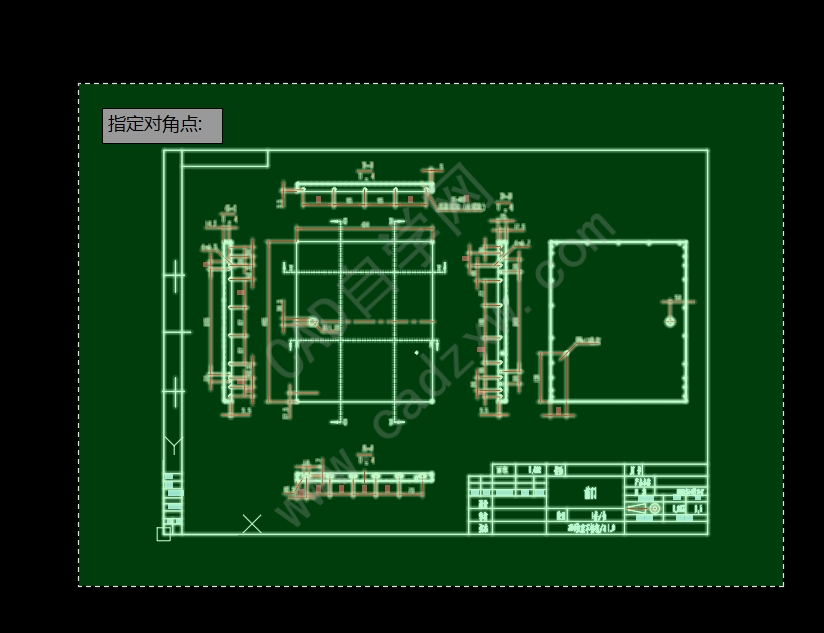

选择对象，回车。

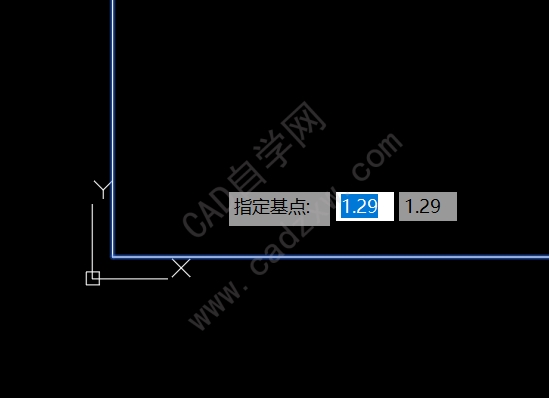

指定基点，比如图框左下角点。

提示指定比例因子输入R回车。

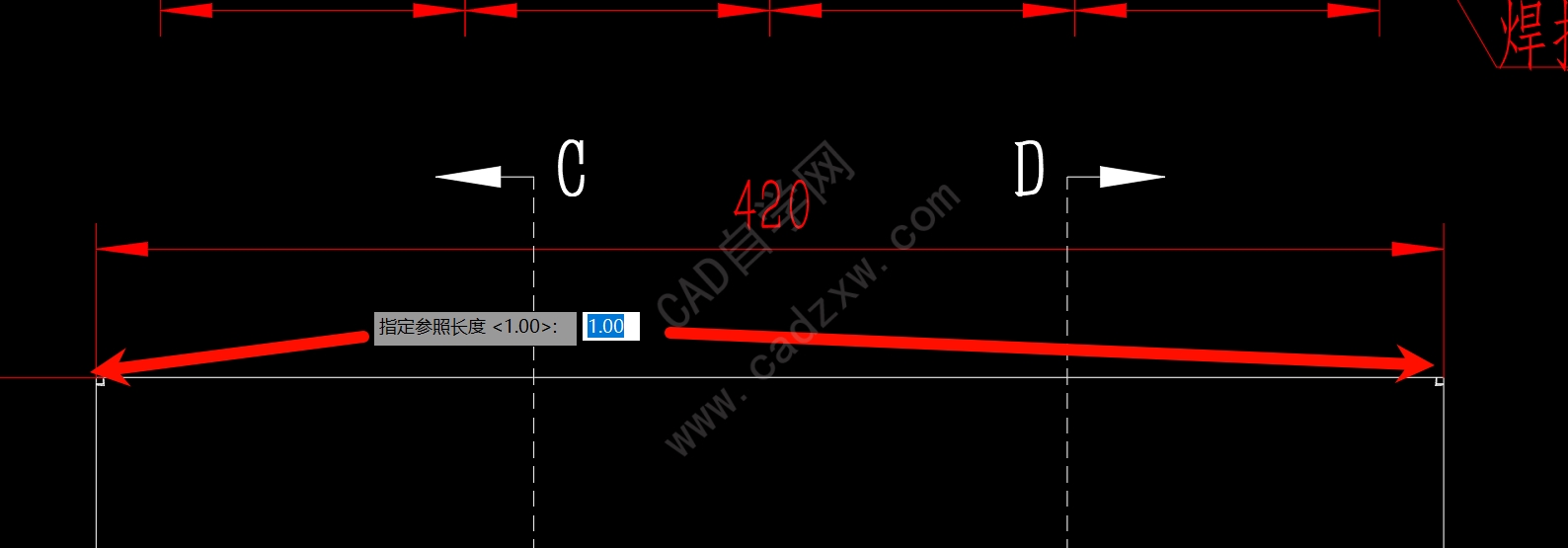

提示指定参照长度也就是420的两点即可。

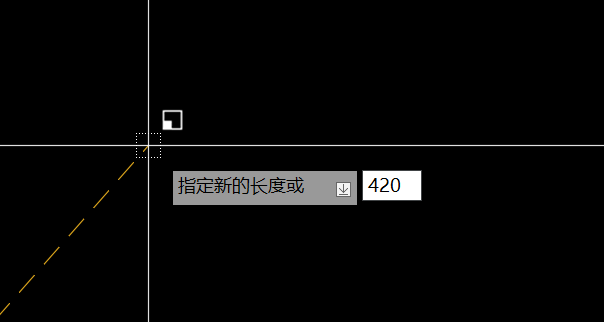

指定新的长度，输420回车。

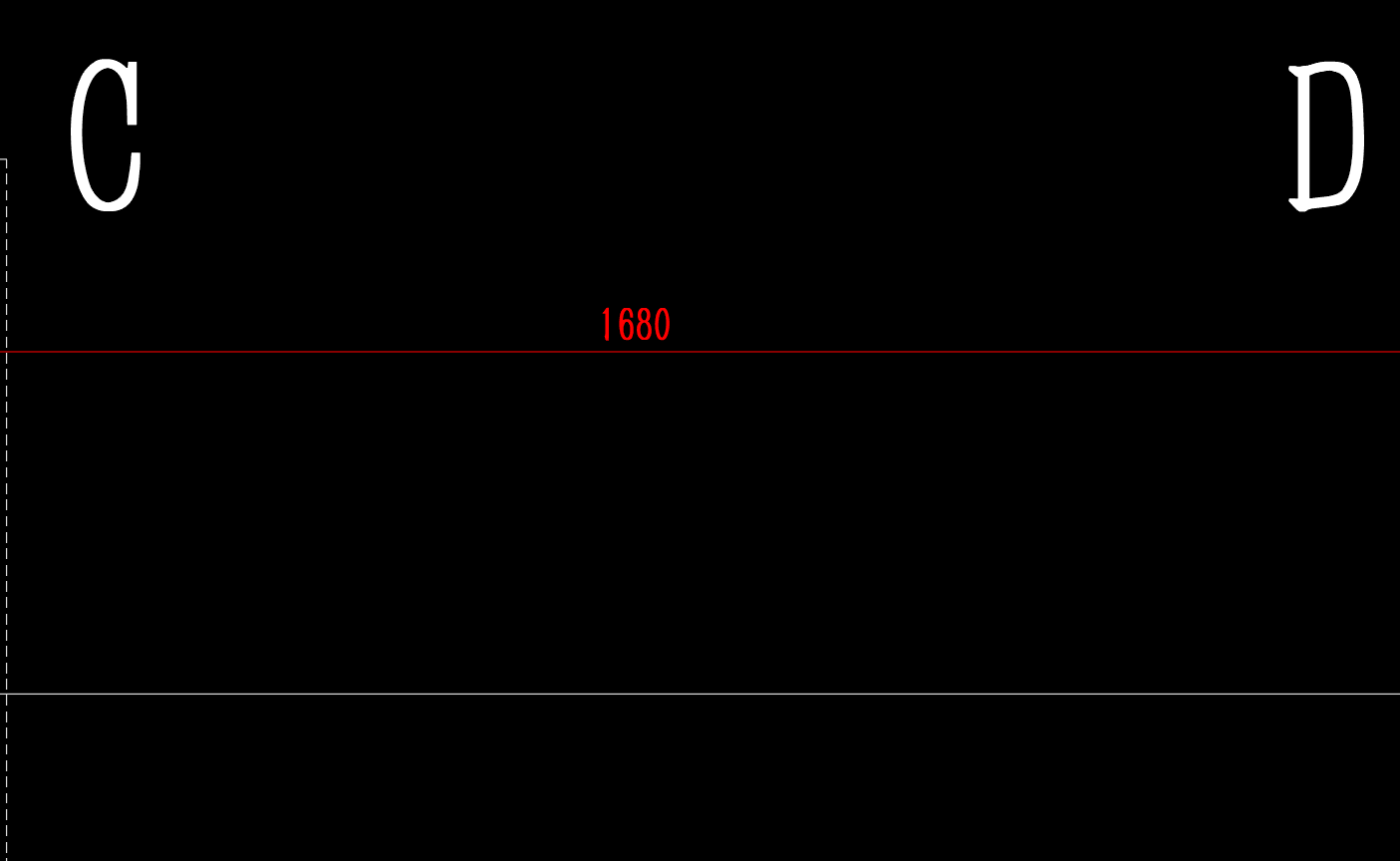

然后发现尺寸还是不对，应该是420。

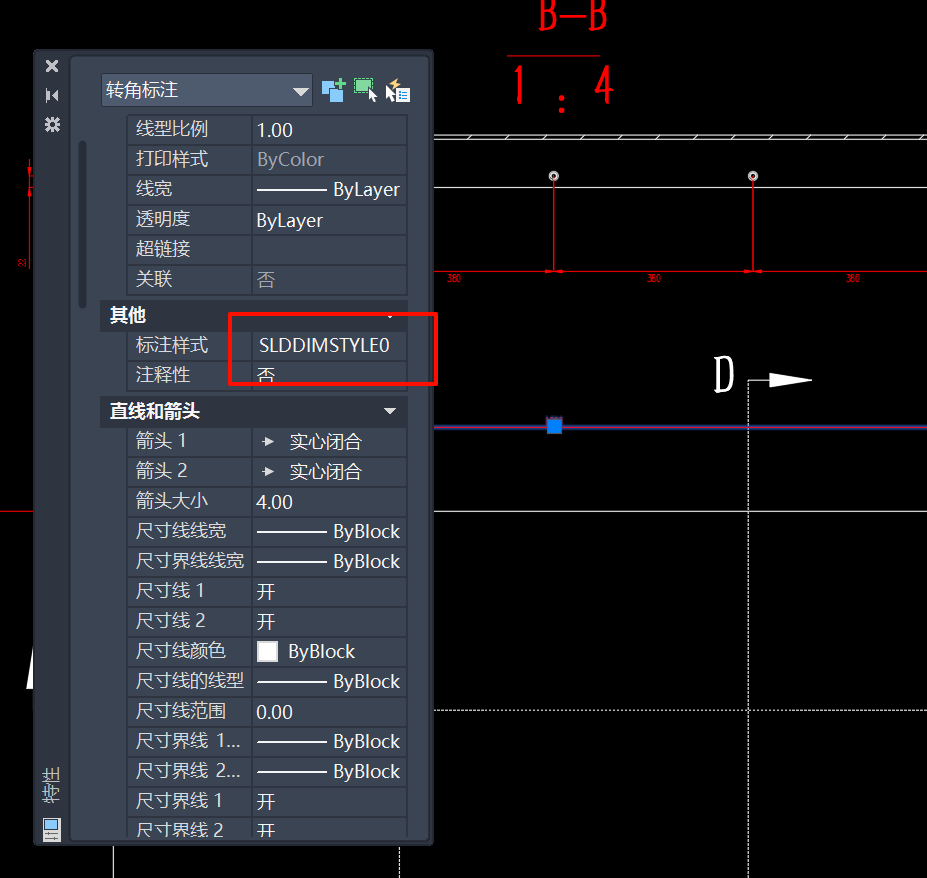

选择尺寸，ctrl+1，打开特性，看下所用标注样式。

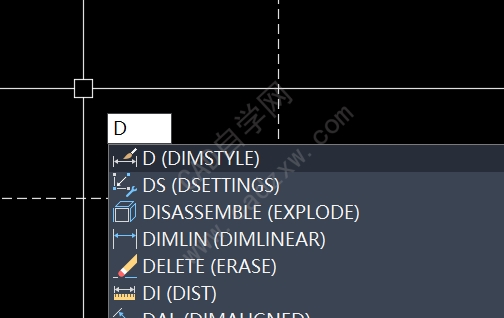

输入快捷键D打开标注样式。
