经常有一些用户会问CAD下载网，为什么别人图纸模型里很乱，而布局里出的图却很整齐，怎么做的？

比如：

通常CAD下载网回复就是这是布局作图。

但今天我们不讲怎么布局作图（如需学习布局作图可以学习此课程：点击查看），讲下图层状态管理器，如果图层状态管理器用的好，不仅布局视口图层管理方便，而且模型里图形管理也很方便。

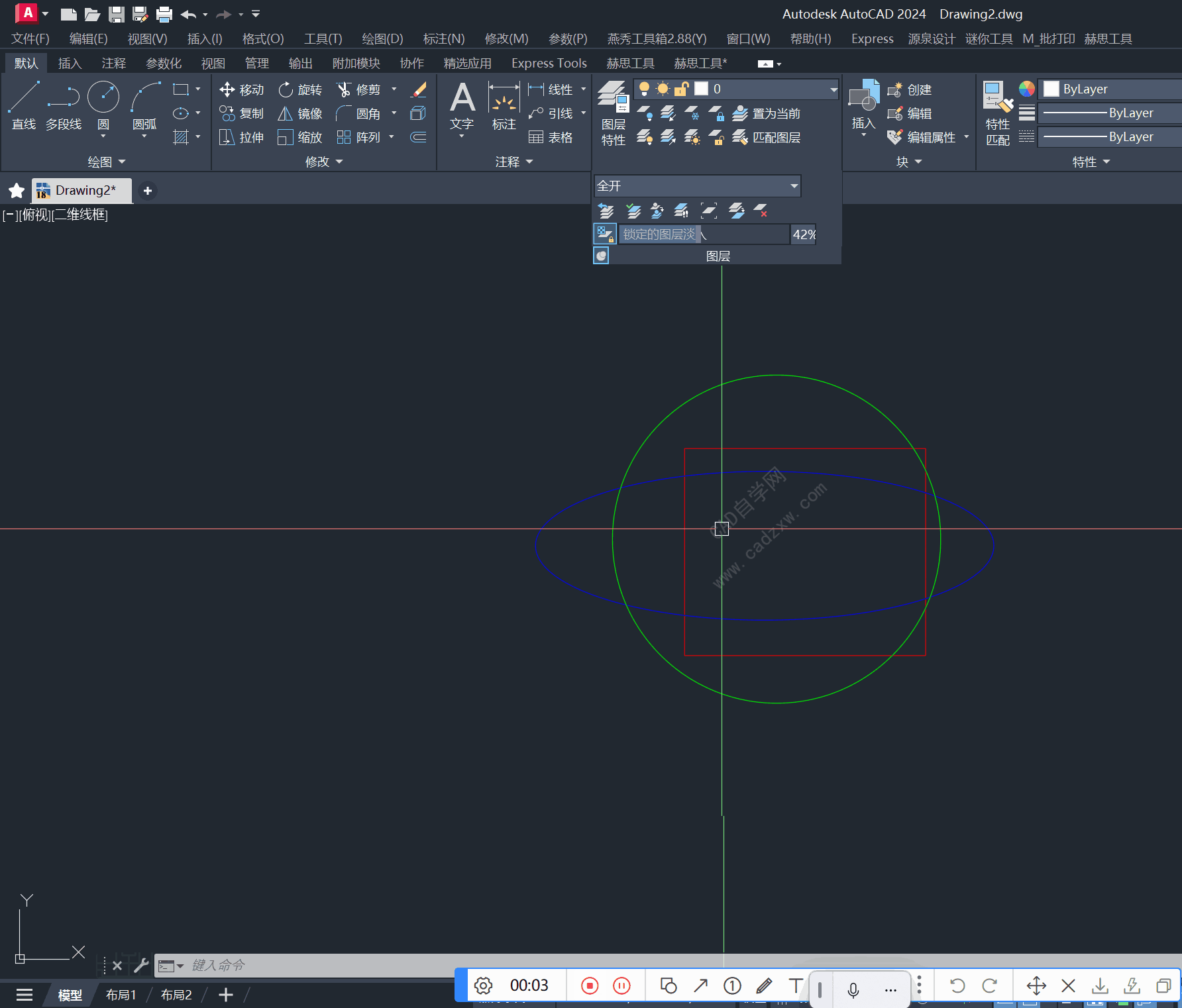

请看动图。

怎么做的？

这里CAD下载网分享步骤。

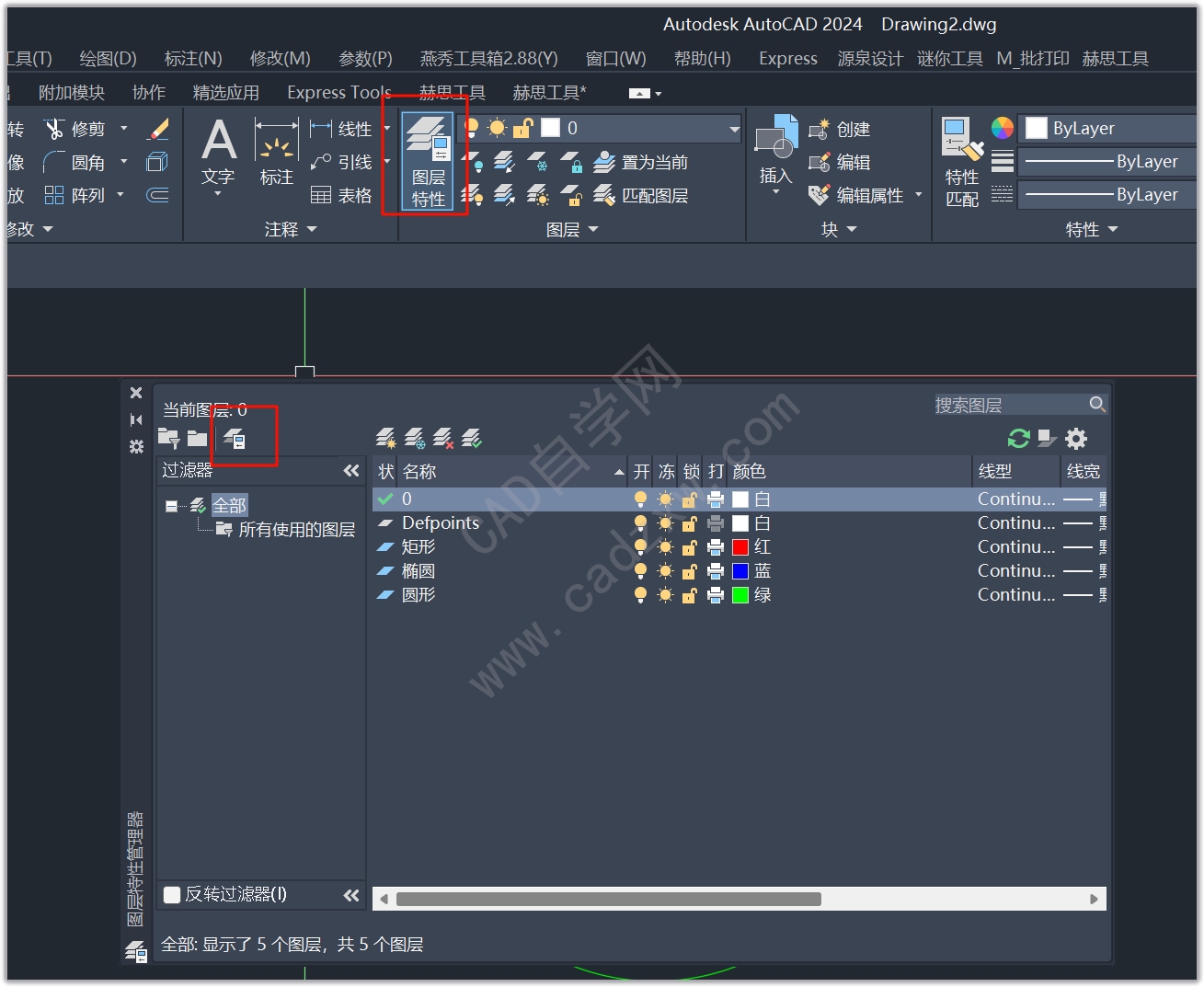

点击图层特性，点击图层状态管理器。

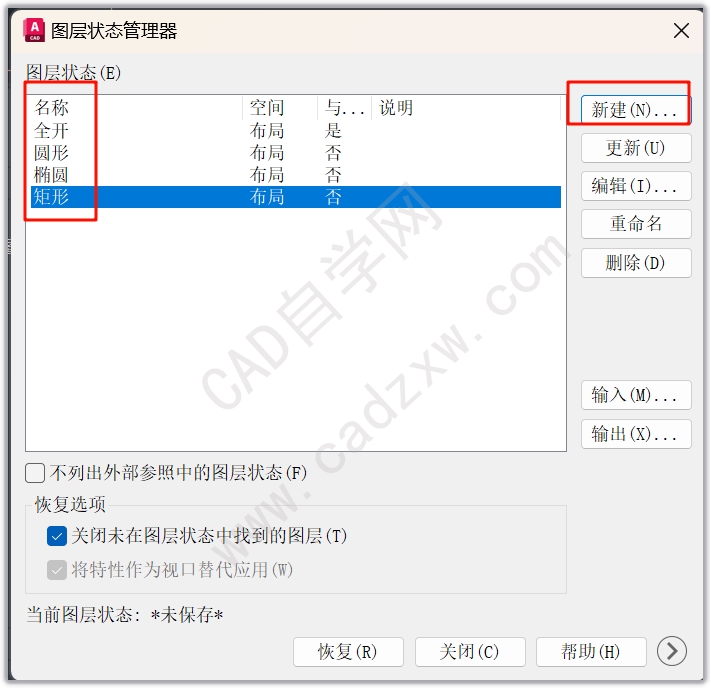

新建不同的图层状态。

注：比如你是做室内设计，那就可以新建原始结构图、拆除墙体图、新建墙体图、平面布置图等等。

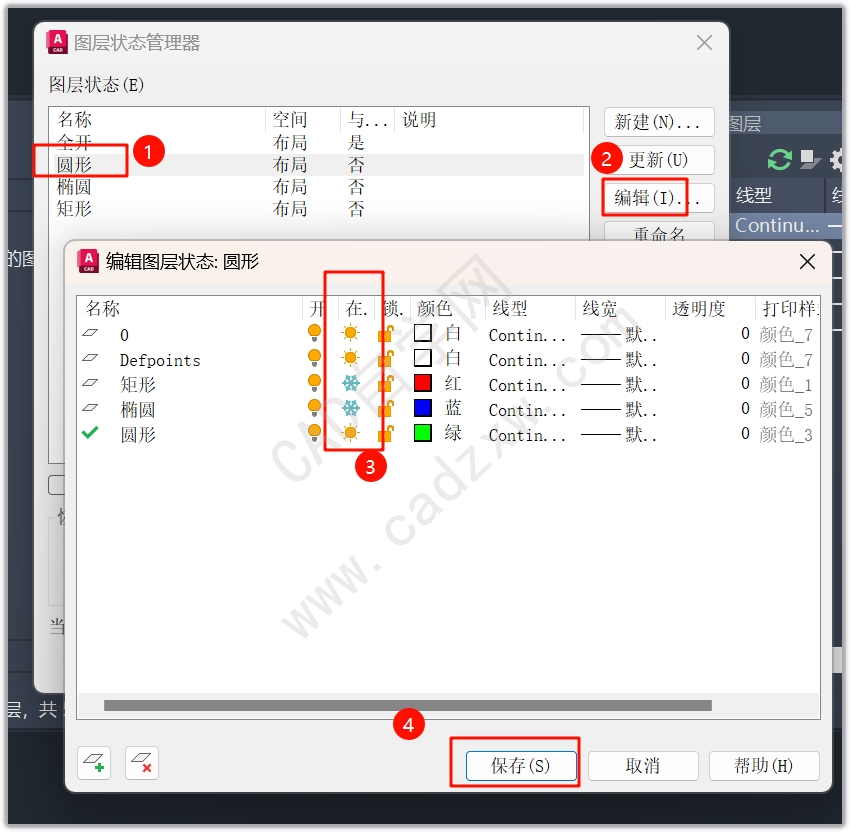

给不同的图层状态设置不同图层状态。

注：比如圆形就把矩形和椭圆冻结。

这样的好处有2点。

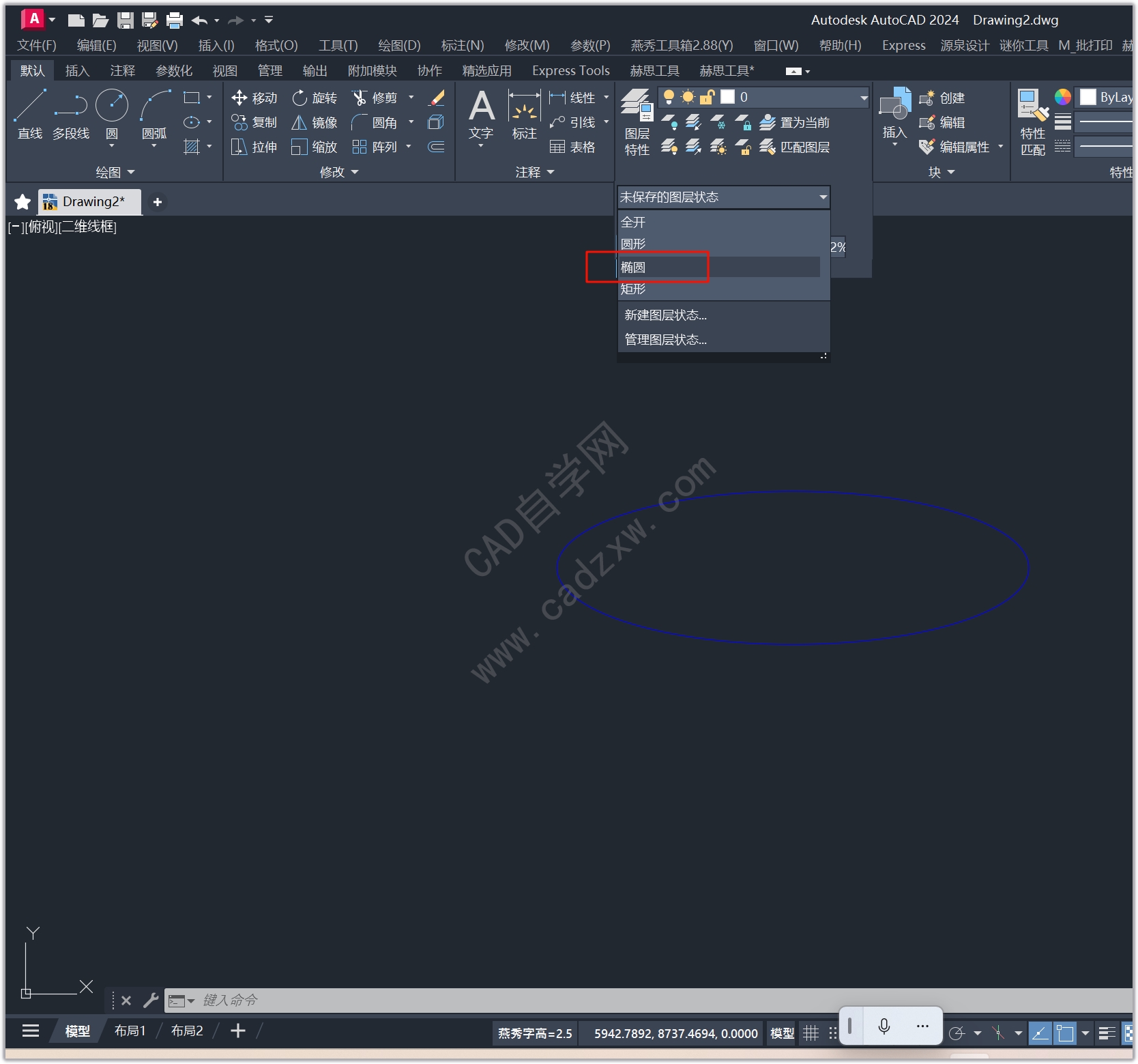

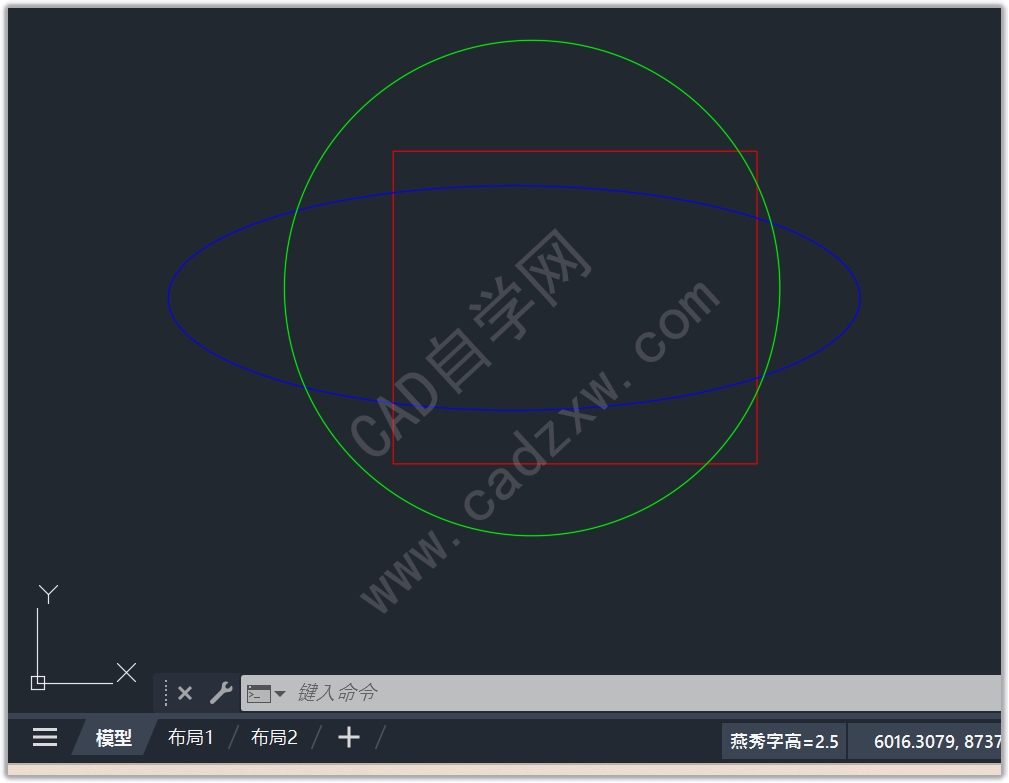

1、在模型空间中我们就可以通过切换图层状态来使得模型空间中显示不同的对象。

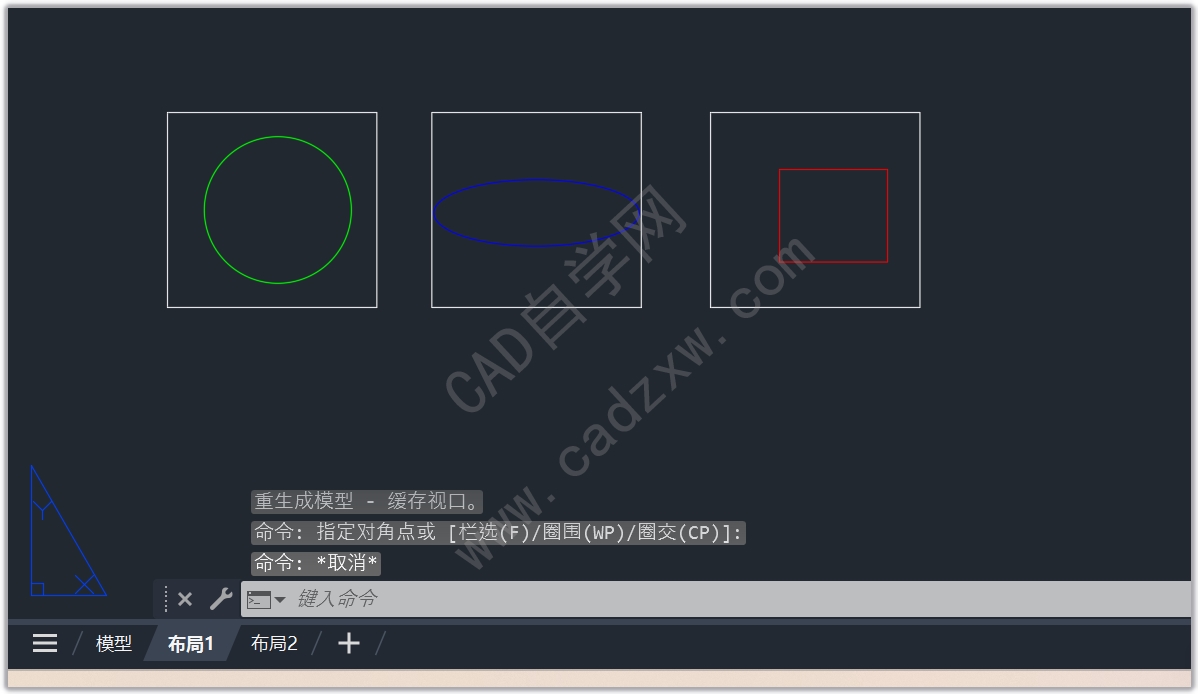

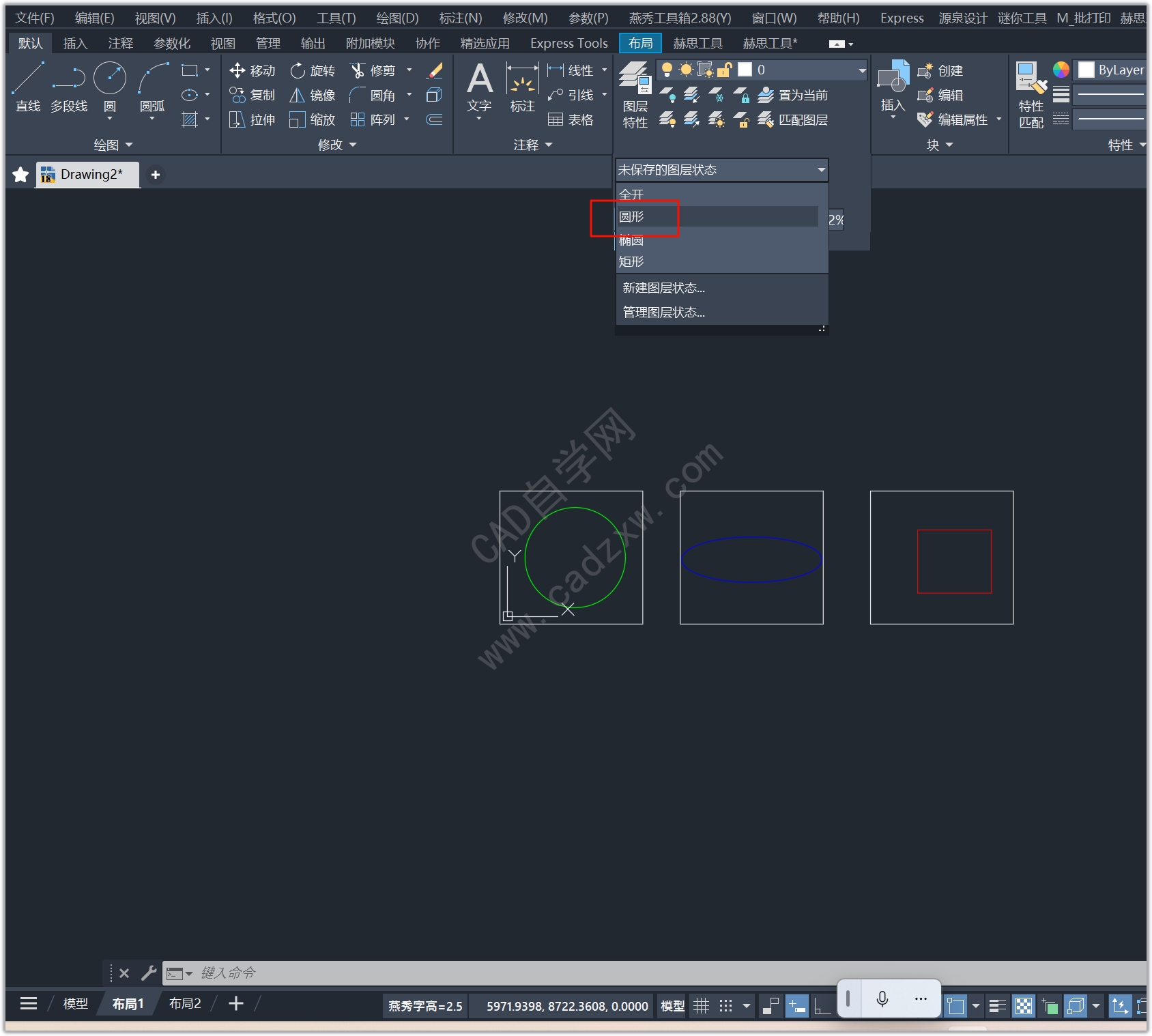

2、在布局中也可以通过进入视口来切换不同图层状态，使得不同视口显示不同对象。

应用的好管理图纸特别方便。

完，希望对你有帮助，学AutoCAD，关注CAD下载网www.cadxz.com。
