经常有用户会问我，CAD下载网，对象的线宽和多段线的宽度到底啥区别啊，有啥应用？

这里做个简单说明。

对象的线宽：

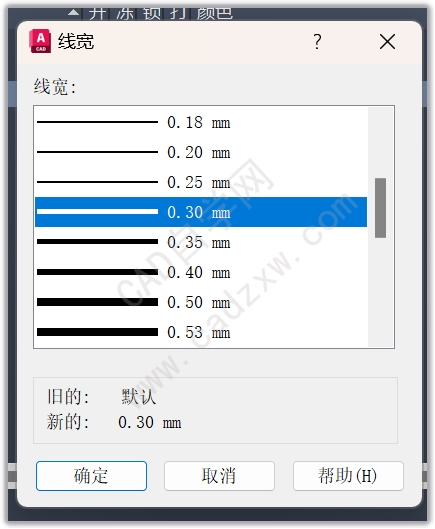

所有图形都可以设置线宽，这个线宽值主要用于控制打印，如果用公制，是按毫米设置的。例如，设置为0.3毫米就表示0.3毫米。

在模型空间和布局空间中可以显示这个线宽，但显示的线宽都是示意性质的，即使在布局空间按页面设置显示也是如此，和最终打印的线宽还是不完全相同。

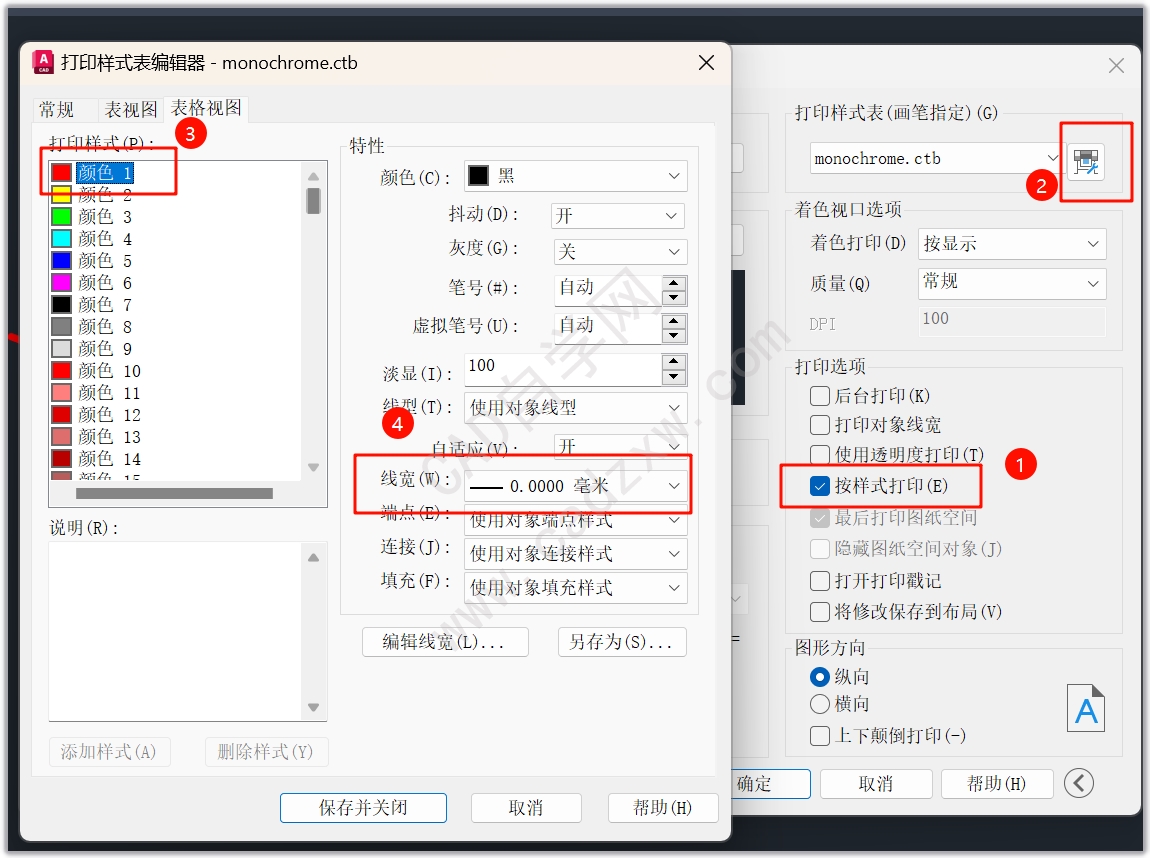

给图形设置了对象线宽，并不表示打印时一定会按此线宽输出，最终还取决于打印样式表（CTB或STB）的设置。在打印样式表中设置为使用对象线宽，给对象设置的线宽才会起作用。

多段线宽度：

多段线的宽度是一个几何属性，与打印比例有关。这意味着多段线的宽度是以实际的图形单位来计算的，因此在打印时需要考虑比例。例如，如果需要打印出0.3毫米宽的线，而打印比例为1:100，在绘制多段线时就需要把宽度设置为30。

多段线的宽度设置过小，例如设置为3，打印比例为100，计算出来的线宽是0.03毫米，CAD会按照最小线宽（通常是0.05毫米）打印。

如果同时设置了多段线线宽和对象线宽，将使用多段线线宽。简而言之，多段线宽度是按图形单位设置的，与打印比例有关，而对象线宽是按毫米设置的，主要用于控制打印输出的线宽。
