我们在CAD里创建布局时系统自动按模型空间页面创建一个浮动视口如果对这个视口感觉不符合自己的要求可删除这个浮动视口然后重新创建新的浮动视口今天这个经验是分享怎么创建两个浮动视口的

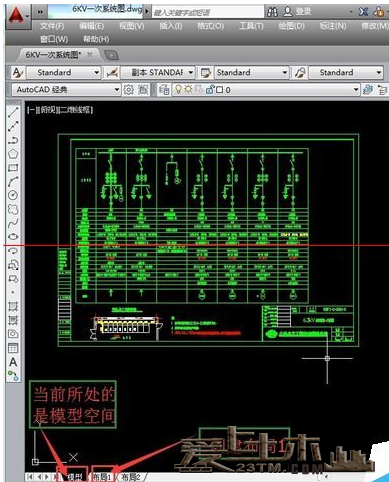

    用CAD程序打开图纸是在模型空间的我们点一下布局

    就创建了一个新的布局自动进入按页面所形成的一个浮动视口

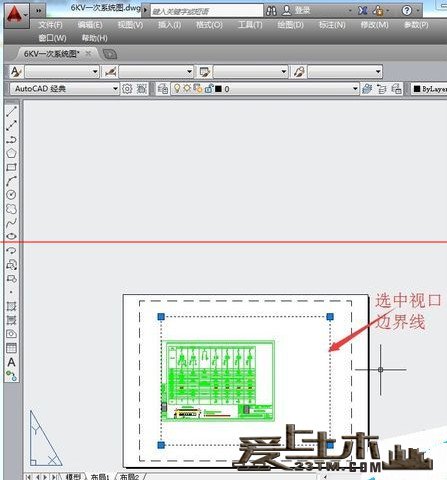

    如果感觉对这个视口不满意可以进行删除创建调整等的相关操作在这个布局中选中视口边界线

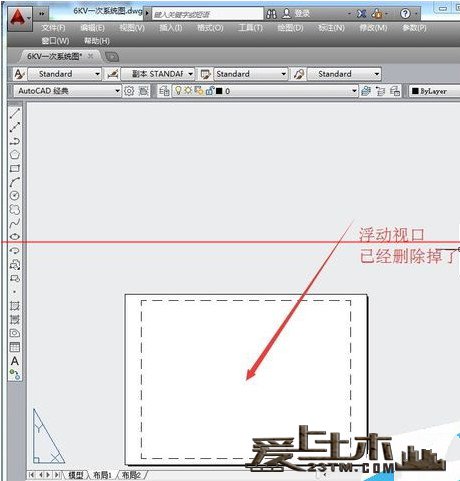

    然后直接删除浮动视口边界线点Delete键删除后就没有了

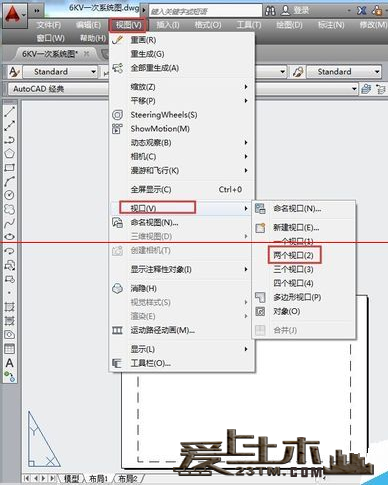

    然后在菜单视图中选择视口项新建两个视口

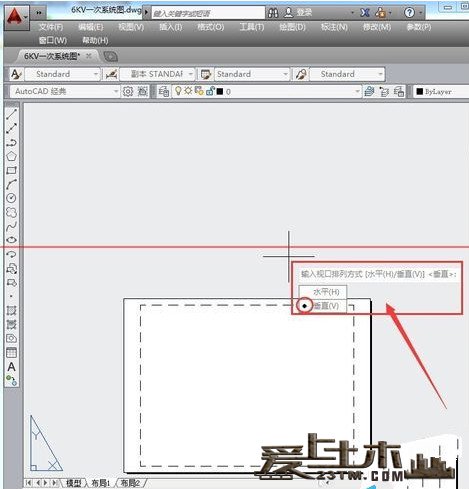

    弹出两个视口的选项对话框是水平排列还是垂直排列在这儿我选择垂直

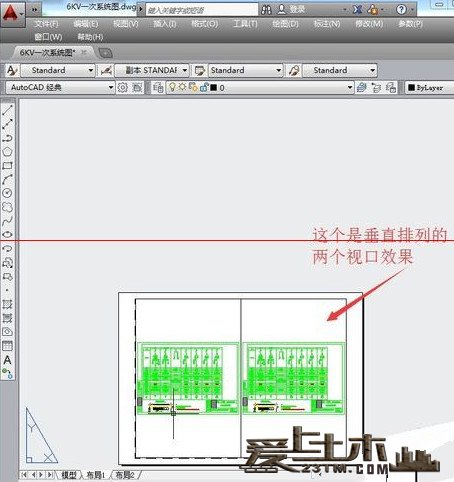

    这个就是新创建的两个视口效果布局图创建两个浮动视口可以一个中显示 整个图形在另一个显示部分图形

——————————————————————————————————————————————————————————————————————————————
