下面讲解cad的公差标注及文字标注。

1.双击已安装的cad软件。

方法二

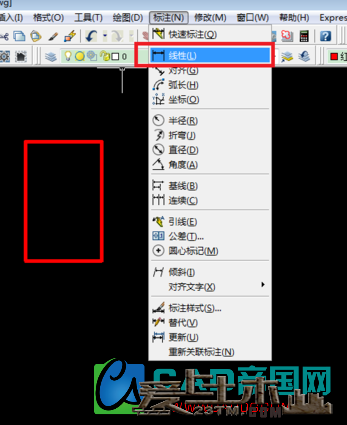

1.绘好图后，选择标注/线性标注。详情见下图。

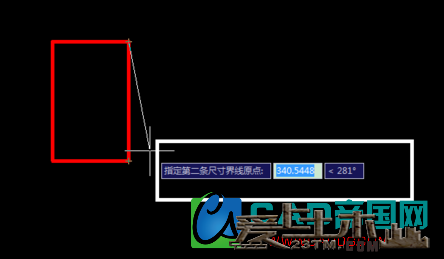

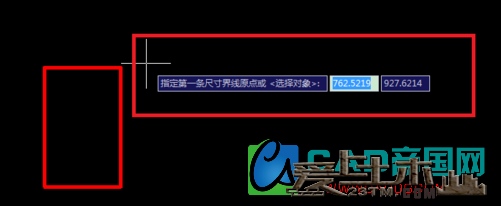

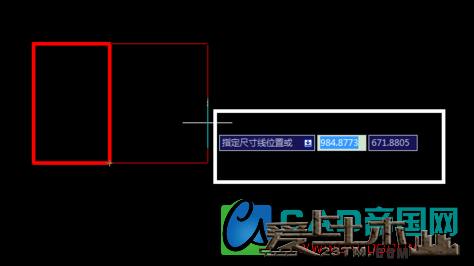

2.依次选择需要标注的位置，选择第一个点和第二个点。

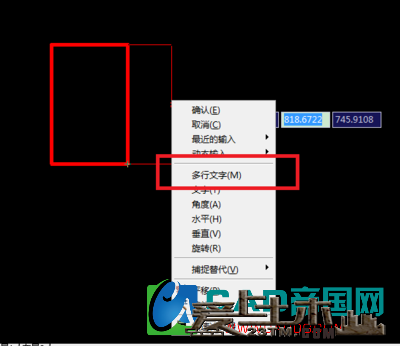

3.选好后，按右键，弹出下一个窗口。

4.此时选择多行文字。

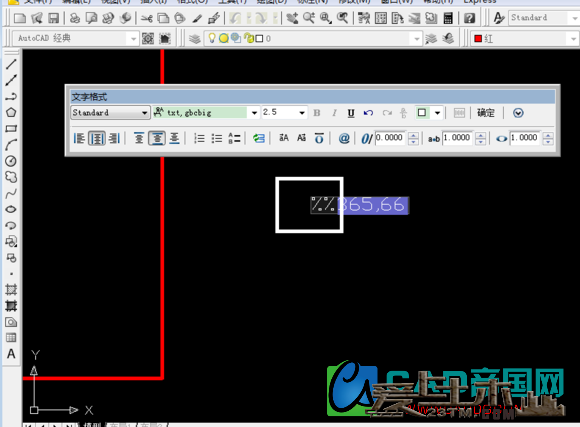

5.在已知尺寸前输入“%%c”即为罗马的直径（坏）

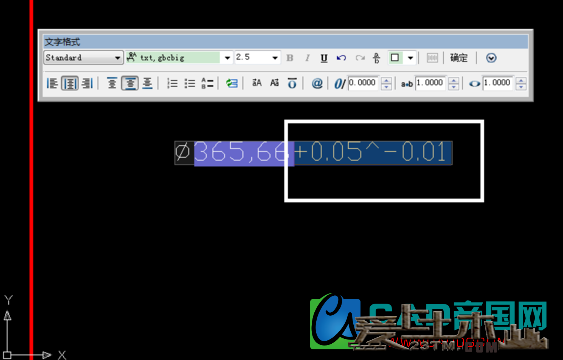

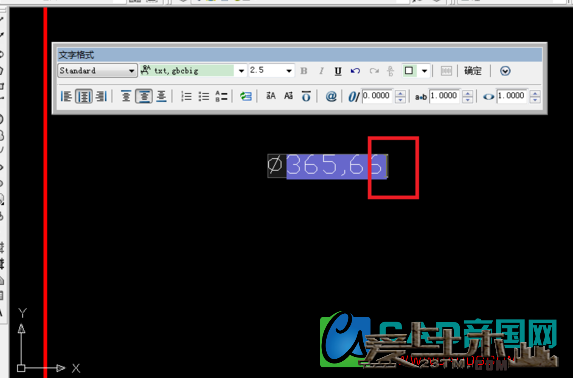

6.在后面输入“+0.05^-0.01”即实际要设置的偏差，这仅为样例。

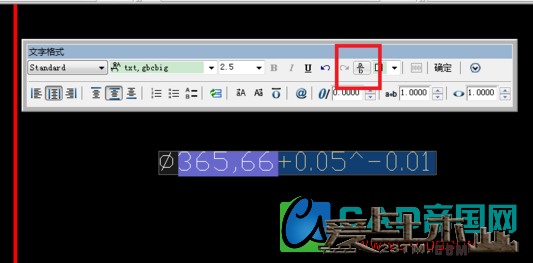

7.然后点击图中堆叠图标。

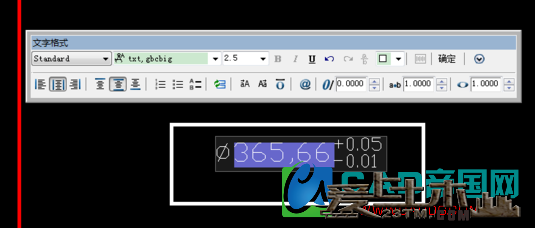

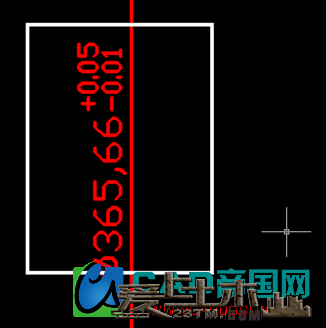

8.下图即为之后的效果。

方法/步骤3 其它输入文字的方法

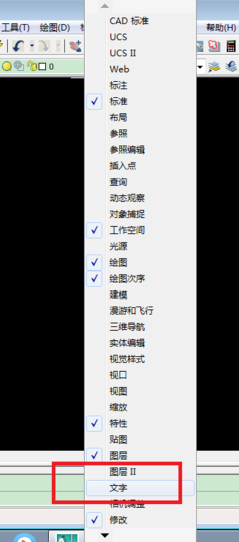

1.随便选择图标，右击，选择文字。

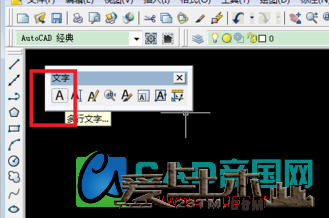

2.弹出文字窗口，选择多行文字。

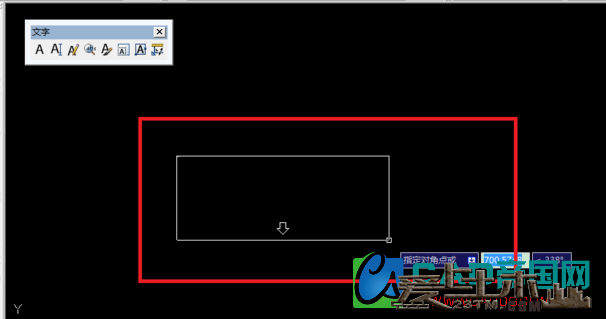

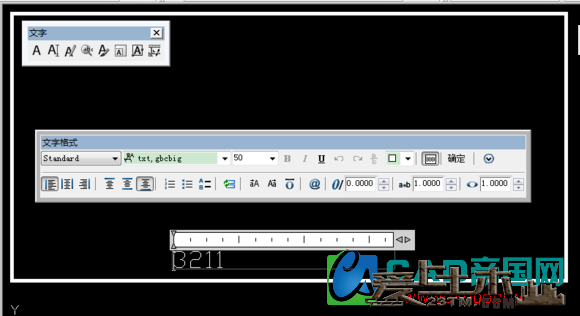

3.接下来，选择需要输入的区域。

4.最后输入想要的文字即可。选中文字可进行字号、字体、对齐方式等操作。

 ——————————————————————————————————————————————————————————————————————————————————————————
