在建筑绘图，特别是大型的基建项目进行绘制的时候一般都需要先绘制轴线，以此确定图形的基本框架。轴线的编号的编号具有一定的规律，往往是图纸的上边标识的是数字，左边标识的是字母，字母左下往上是ABC...，这里将详细演示怎么快速的完成轴线的编号。

1.如图点击工具栏的“绘图”，“块”，“自定义属性”。

2.然后在轴线处画一个圆，圆的大小根据自己图纸的需要自己定义。

3.然后在自定义属性里面完成，“标记“，默认和”文字高度”的设置，标记是你需要显示的轴线数字。确定之后把鼠标上的数值“1”拖至第二步绘制的圆内。

4.然后单击“绘图”，“块”，“创建”。

5.在块定义会话框中点击“选择对象”。然后选中轴线的标示圆和数值1.

6.点击“拾取点”，点可以是标示中的圆和横线的交叉处。

7.在编辑属性里面输入数字，然后单击“确定”。

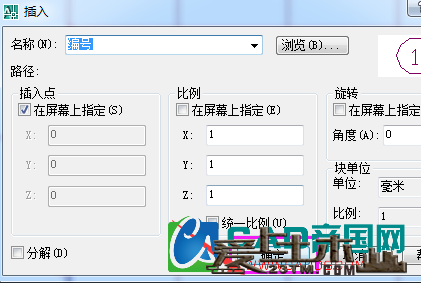

8.点击“插入”，“块”。

9.在插入会话框中点击“确定”然后鼠标会带轴线编号，可以根据自己的需要更改轴线编号的字符。依次完成所有轴线的编号。

————————————————————————————————————————————————————————————————————
