在制图过程中，有时常需要插入某些特殊符号供图形中使用，此时就需要运用到图块及图块属性功能。利用图块与属性功能绘图，可以有效地提高作图效率与绘图质量。也是绘制复杂图形的重要组成部分。

一、图块的特点
图块是一组图形实体的总称，在该图形单元中，各实体可以具有各自的图层、线型、颜色等特征。在应用过程中，CAD将图块作为一个独立的、完整的对象来操作。用户可以根据需要按一定比例和角度将图块插入到任一指定位置。
由于图块是作为一个实体插入，CAD只保存图块的整体特征参数，而不需要保存图块中每一个实体的特征参数。因此，在绘制相对复杂的图形时，使用图块可以大大节省磁盘空间。
通过修改图块也可以为用户工作带来较大的方便，如果修改或更新一个已定义的图块，系统将自动更新当前图形中已插入的所有该图块。

二、创建图块
菜单命令：【绘图】→【块】→【创建】
工具栏：『绘图』→『创建块』
命令行：BLOCK  快捷键：B
使用BLOCK命令创建的图块常被称为内部图块，跟随定义它的图形文件一起保存，即图块保存在图形文件内部。内部图块一般用于在该图形文件中调用。

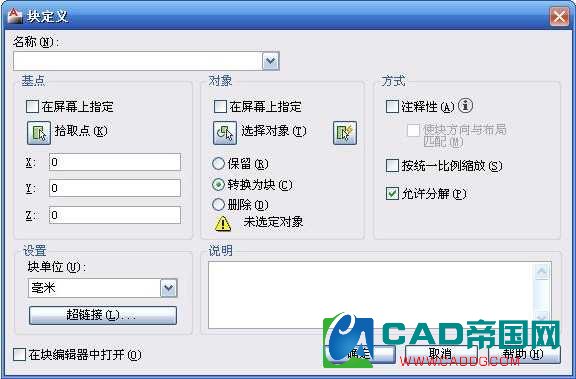

执行BLOCK命令后，系统将打开【块定义】对话框，通过该对话框即可创建图块。

其中各选项含义如下：
① 名称框：为图块定义一个名称。名称最多可以包含 255 个字符，包括字母、数字、空格，以及汉字等。块名称及块定义保存在当前图形中。
② 基点栏：用于指定图块的插入基点，若末指定基点，系统默认为坐标原点。
③ 对象栏：单击其中的『选择对象』按钮（或『快速选择』按钮）用于选择定义图块的对象。在该栏中还的三个单选项，其含义如下：
Ø   保留：当创建图块后保留源对象，即不改变定义图块源对象的任何参数。
Ø   转换为块：当创建图块后，将源对象自动转换为图块。
Ø   删除：当创建图块后，自动删除源对象。
④ 设置栏：其中各选项含义如下：
Ø   块单位：指定块参照插入单位，通常为毫米，也可以用其他单位。
Ø  超链接：单击该按键将打开【插入超链接】对话框，用于为定义的图块设定一个超链接。
⑤ 方式栏：用于指定块的行为，包括有下列几个选项。（AutoCAD）
Ø   注释性：选择该项可以创建注释性块参照。注释性块参照和属性支持插入它们时的当前注释比例。
Ø   使块方向与布局匹配：指定在图纸空间视口中的块参照的方向与布局的方向匹配。如果未选择“注释性”选项，则该选项不可用。
Ø  按统一比例缩放：用于确定图块缩放时是否按统一比例。如果选择了“注释性”选项，则该选项不可用。
Ø  允许分解：用于确定是否可用【分解】命令来分解图块。
⑥ 说明：用于给图块添加说明信息。
⑦ 在块编辑器中打开：用于确定当创建块后，是否在块编辑中打开图块进行编辑。

三、写块（即块存盘）

命令行：WBLOCK  快捷键：W

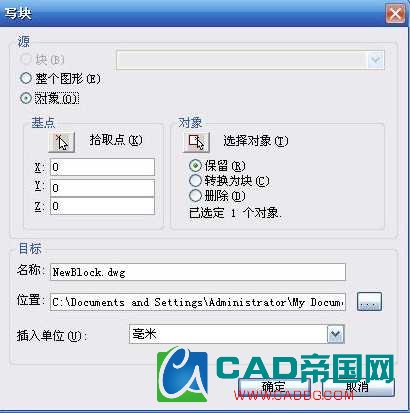

执行WBLOCK命令后，系统将打开“写块”对话框。通过该对话框即可将已定义的图块或所选定的对象以文件的形式保存在磁盘上。

使用BLOCK命令创建的图块是保存在图形文件内部，它不是一个单独的文件，一般不能被应用到其他图形文件中。
而使用WBLOCK命令，则可以将图块保存为一个单独的文件，该文件可以被任何图形文件所使用。
【写块】对话框中各选项含义如下：
① 源栏：用于选择创建块文件的对象。其中：
Ø    块：用于从下拉列表中选择一个已定义的块名。
Ø    整个图形：将绘图区中所有图形保存为图块。
